一般來說，光伏系統所產生的電力會優先供負載使用，當光伏發電量大于負載用電量時，就會有反方向的電力流入電網，即“逆向電流”。電網對光伏發電上網有嚴格規定，未經許可的逆功率上網將面臨相關處罰。同時，對于無需上網的光伏項目，防逆流保護是實現綠色能源自給自足的關鍵。
那么什么是防逆流呢？其工作原理和解決方案又是怎樣的呢？
01.什么是防逆流？
在光伏系統中，光伏組件輸出直流電通過逆變器，轉換為交流電供負載使用；當光伏系統的發電功率大于負載功率時，由于負載無法全部消納光伏發出的電，多余的電力就會反方向流入電網，產生“逆流”。而具備防逆流功能的光伏系統，可以在發電功率大于負載功率時，及時降低逆變器輸出功率，以降低系統整體發電功率，確保光伏發出的電僅供負載使用，避免多余的電力流向電網。
02.為什么需要安裝防逆流？
一般而言，需要安裝防逆流的原因有以下幾種：
電網政策限制。部分地區因政策及電網承載能力等原因不允許并網，未經許可的逆功率上網將面臨相關處罰；
并網功率限額。電網對并網功率有嚴格限制，超出限額的電能若未經控制直接注入，將對電網造成沖擊；
自發自用，余電不上網原則。光伏發電系統需確保產生的電力優先供給本地負載使用，若本地負載無法消納，需通過防逆流裝置防止多余的電力回流到電網。
03.防逆流的工作原理
在實際應用中，通過安裝在入戶進線側總線上的防逆流電表+CT互感器，獲取線路的實時功率、電流的大小和方向，當檢測到有電流流向電網時（反向電流），則防逆流電表通過RS485通訊方式將逆流功率數據傳輸給逆變器，逆變器收到指令后按秒級響應，降低逆變器輸出功率，使光伏電站流向電網的電流始終保持接近于0的狀態，從而實現防逆流，不把多余的電量送給電網。
04.防逆流解決方案
將光伏逆變器、防逆流電表、防逆流箱等不同設備搭配使用，形成適用于不同場景的防逆流解決方案。
（1）單機單相防逆流系統解決方案
需要設備：光伏并網逆變器、防逆流電表、電表和逆變器之間的通訊線。這種方案適用于只有戶用光伏場景。

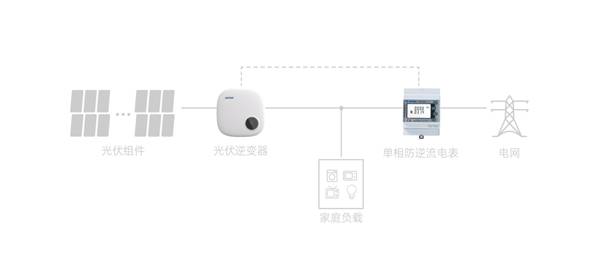

單機單相防逆流系統解決方案
（2）單機三相防逆流系統解決方案
對于戶用小功率的并網逆變器，可以直接采用直流防逆流電表，逆變器交流輸出端子接線直接引入電表，從電表出來后接入并網點，實現防逆流；對于大功率并網逆變器，需要通過CT互感器檢測并網母線上的電流，通過互感器等比例縮小電流后接入防逆流電表中，實現并網點的電流及功率計量。

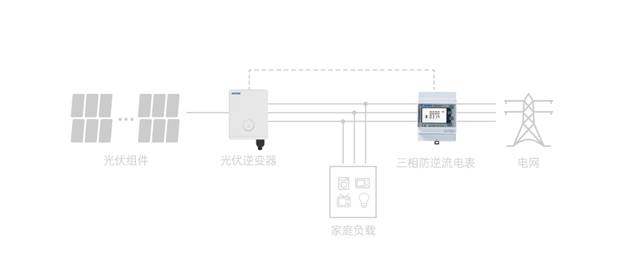

單機三相防逆流系統解決方案
（3）多機防逆流系統解決方案
多臺逆變器通過通訊接口串聯，連接到數據采集器，適合于多機模式，功能更強大，容量更大。

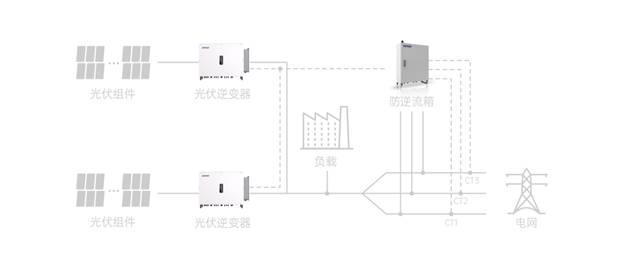

多機防逆流系統解決方案
總結
防逆流解決方案能有效滿足某些地區“并網不饋網”的政策要求，此外，防逆流還能在保障電網穩定運行、提升系統安全性的同時，優化經濟性、提高能源利用效率，并適應技術發展和政策變化。
